Các thông số (chế độ) cắtPhay là một phương pháp gia công có phoi với một dụng cụ cắt quay tròn, các lưỡi cắt không cắt liên tục. Chuyển động cắt được tạo ra do chuyển động quay của dụng cụ cắt. Chiều tiến dao có thể nằm bất kỳ so với hướng cắt. Nó được thực hiện bởi dụng cụ cắt, chi tiết cắt hoặc cả hai (hình 135) phối hợp với nhau để thực hiện quá trình cắt liên tục. Hai thông số quan trọng khi cắt là:• Tốc độ cắt vc.• Tốc độ tiến dao Vf.
Bạn đang xem : Công thức tính số vòng quay trục chính
1. Tốc độ cắt vcChuyển động cắt là chuyển động giữa dụng cụ và chi tiết gla công, không có chuyển động tiến và chỉ tách phoi một lần trong một vòng quay. Tốc độ cắt tương ứng với tốc độ dài của dao phay tại lưỡi cắt hiện tại. Nó được ký hiệu là vc (m/phút). Nếu số vòng quay của trục là n thì có công thức:vc = pi (3.14).d.n (m/phút)Độ lớn của tốc độ cắt của dao phay chỉ phụ thuộc vào số vòng quay.Tuy nhiên, hưởng cắt luôn luôn thay đổi trong suốt quá trình gla công (xem hình 135).n – số vòng quayVf tốc độ tiến daoV -tốc độ cắtd – đường kính của dụng cụ phay
Chuyển động cắt là chuyển động giữa dụng cụ và chi tiết gla công, không có chuyển động tiến và chỉ tách phoi một lần trong một vòng quay. Tốc độ cắt tương ứng với tốc độ dài của dao phay tại lưỡi cắt hiện tại. Nó được ký hiệu là vc (m/phút). Nếu số vòng quay của trục là n thì có công thức:vc = pi (3.14).d.n (m/phút)Độ lớn của tốc độ cắt của dao phay chỉ phụ thuộc vào số vòng quay.Tuy nhiên, hưởng cắt luôn luôn thay đổi trong suốt quá trình gla công (xem hình 135).n – số vòng quayVf tốc độ tiến daoV -tốc độ cắtd – đường kính của dụng cụ phay
Hình 135. Giá trị cắt trong phay

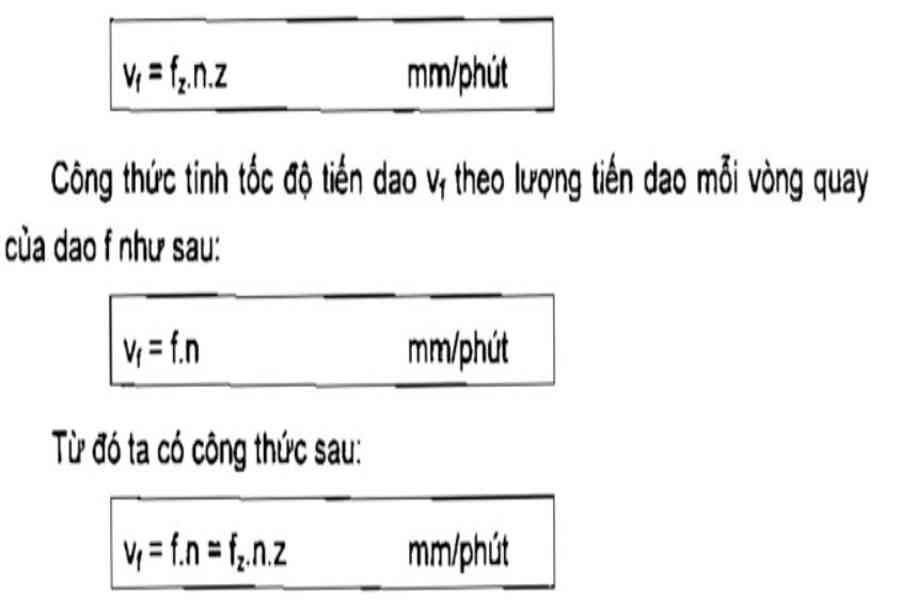

2. Tốc độ tiến dao VfChuyển động tìến dao Vf cùng với chuyển động cắt tạo ra quá trình tách phoi liên tục trong nhiều vòng quay. Khi phay tốc độ tiến dao có thể cho theo 3 cách:+ Tổc độ tiền dao Vf,+ Lượng tiến dao mỗi răng fz, mm/răng+ Lượng tiến dao mỗi vòng quay của dao f, mm/vòngTính tốc độ tiến dao Vf dựa trên lượng tiến dao fz nghĩa là hành trình tiến dao của mỗi răng dao phay. Với số vòng quay n và số răng z ta có công thức sau:
3. Các đại lượng cắt
Khác với tiện, phoi cắt trong phay có dạng không đều ( xem hình 136 ). Vì vậy để diễn đạt người ta sừ dụng đại lượng chiều dày phoi trung bình hm .
Xem thêm: Mua Bán, Thanh Lý Sofa Giường Giá Rẻ Hcm, Ghế Sofa Giường
Hình 136. Chiều dày phoiKhi phay mặt trụ, chiều rộng cắt ap là chiều rộng mà phần lưỡi cắt ăn vào chi tiết cụ thể. Chiều sâu cắt ae được đo trên mặt phẳng tưởng tượng – mặt phẳng gia công. Hướng cắt và hướng tiến dao nằm trong mặt phẳng gla công ( xem hình 137 ). Trong phay mặt đầu, ap là chiều sâu cắt, nó được đo vuông góc với mặt phẳng gia công. Chiều sâu cắt ap tương ứng với chiều rộng của mặt phẳng được phay. Các giá trị cắt cần được lựa chọn khác nhau tùy theo những ứng dụng đơn cử và được hiệu chỉnh trên máy phay. Điều này cần có rất nhiều kinh nghiệm tay nghề. Để tương hỗ hoàn toàn có thể sử dụng những bảng tra cứu, phân phối những giá trị cắt liệu của lưỡi dao cắt. ap – chiều sâu cắt ae – chiều rộng cắt
Hình 137. Các đại lượng cắt trong phay
Điều này cần có rất nhiều kinh nghiệm. Để hỗ trợ có thể sử dụng các bảng tra cứu, cung cấp các giá trị cắt phụ thuộc vào vật liệu gia công và vật liệu của lưỡi dao cắt.Thường có các đại lượng cắt sau:• Số vòng quay n.• Lượng tiến dao f• Chiều sâu cắt hoặc chiều rộng cắt ae.• Chiều rộng cắt cũng như chiều sâu cắt ap.
Ví dụ tính toán các thông sổ công nghệ cho gia công CNCCác thông số chính:• Tốc độ cắt vc:vc = pi.d.n m/phút• Tốc độ tiền dao vf:Vf = f.n = fz,n.z mm/phútVí dụ 1. Tính tốc độ cắt vc khi phay, biết đường kính dao phay d = 50 mm và số vòng phay n = 520 vòng/phút.Giải:Ta có: vc = pi.d.nvc = pi.0,05.m.520 vòng/phútKết quả: vc = 82 m/phútVí dụ 2. Tính số vòng quay n của dao phay ngón có đường kính D = 12 mm và phay với tốc độ cắt vc = 120 m/phút.Giải:Ta có: vc = pi.d.nSuy ra:
Xem thêm: Top 16 clip pewpew chửi mới nhất 2022
Ví dụ 3. Phay mặt phẳng với tốc độ cắt vc = 180 m/phút, số vòng quay không vượt quá 400 vòng/phút. Tính đường kính d tối đa của dao phay trụ mặt đầu để các giá trị trên không bị vượt quá.Giải:Ta có: vc =pi.d.n, hoặc. Phay mặt phẳng với vận tốc cắt vc = 180 m / phút, số vòng quay không vượt quá 400 vòng / phút. Tính đường kính d tối đa của dao phay trụ mặt đầu để những giá trị trên không bị vượt quá. Giải : Ta có : vc = pi. d. n, hoặc
